Come creare gcode con DevFoam per la macchina costycnc

 Vai a pagina https://www.foamcuttingsoftware.com/ita/download.asp

Oggi 17.06.2023 la pagina e cosi e quello e link per scaricare programma:



Vi riccordo che vi faccio guardare solo come transformare un text in gcode. Programma ha altre molte funzioni che non li tratto qui.

Questo programma e a pagamento ... pero puo essere usato 7 giorni gratis!!!

Quando si apre programma appare questa finestra:


Come si vede ha molte funzioni pero per prima impostiamo la velocita . Per le mie nuove macchine la velocita e F500



Metti 500.00
Puoi mettere anche 500 e uguale perche il punto rapresenta i decimali.






Clicca di nuovo icona "Settings"  ... "Gcode" ... "Customize 2 axes"



Clicca "Add blank space" e "Force 2 digit"

Dopo clicca buttone "OK"










Adesso facciamo una scritta!!!


Clicca icona con litera A!

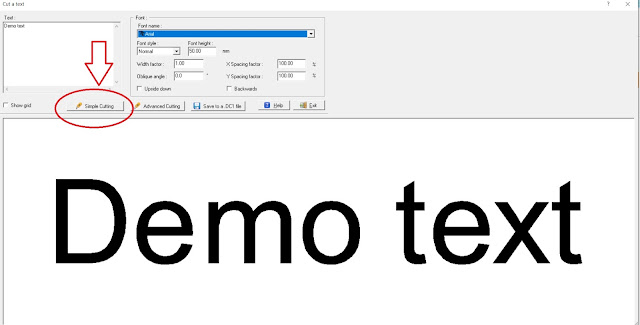

Si aprira questa finestra dove puoi scrivere , scegliere tipo di carattere e altre .
In mio caso ho lasciata scritta predefinita.
Dopo avete molte opzioni ... pero ho scelto quella piu semplice...

Clicca buttone "Simple Cutting"

Si aprira questa finestra dove avette o multitudine di scelte ...

Non cambiamo niente ...

Clicca buttone "Create Path"



La scritta sara vettorizzata e sara posibile vederla in 3d e simulare taglio con buttone "3d view"


Pagina per simulare :


Ritorna a pagina principale e clicca ultimo buttone "Create gcode" e da menu a tendina seletta "Export Path 2 axes"


Salvate file in vostro computer :




Adesso carica file gcode salvata prima con programma www.costycnc.it/cm8

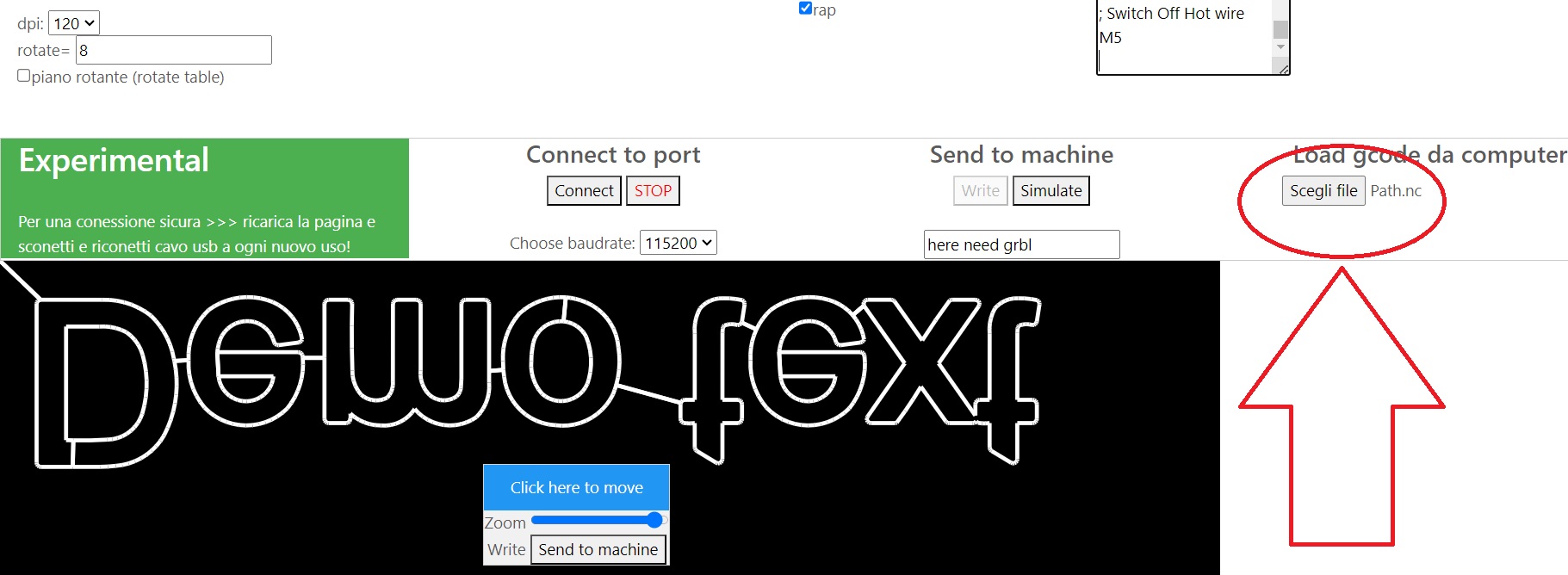

Clicca buttone "Load gcode da computer"  e carica file salvata con DevFoam .




Purtroppo immagine sara rovesciata ... pero pronta per taglio!

ATTENZIONE !!!

Non usate il buttone da sinistra per caricare file con gcode!

Buttone da sinistra lo usate per caricare immagini ...

invece buttone da destra solo per caricare file gcode



Se la pagina e blocatta o non funziona come previsto ...

Ricarica pagina !!!
Refresh!!!







In alternativa potete usare programma LaserGrbl https://lasergrbl.com/download/
